智茂首页 > V槽分板机 > 在线式井字型V槽分板机ZM30-A

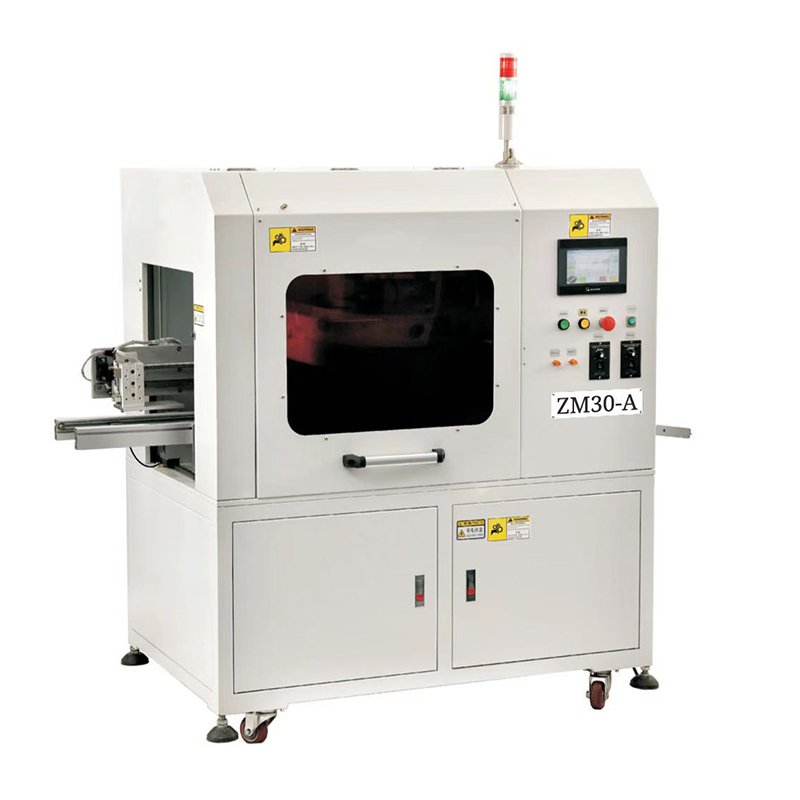

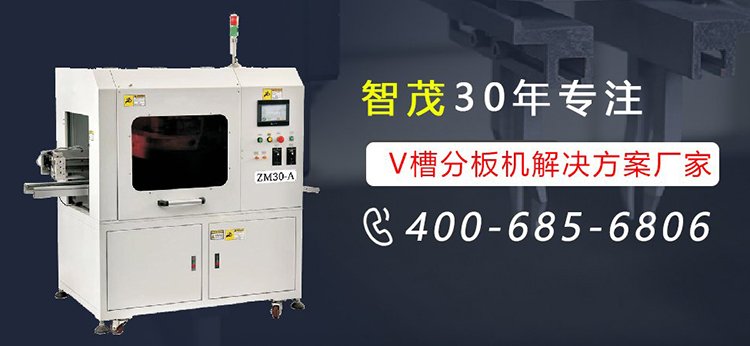

在线式井字型V槽分板机ZM30-A

产品亮点: 进料、分板、出料全自动化生产
400-685-6806

产品详情

一、在线式井字型V槽分板机简介及用途

1、 此设备适用于插件后PCB板的分板工作;

2、 可选配自动送料自动分切自动收板等功能,机器操作简单快捷;

3、 各项参数的设定充分保证送板和分板的连贯性;

4、 主要传动部件采用精密步进马达和伺服电机,气动元件采用国际品牌,重复定位精度高;

5、 整机釆用三菱PLC+威纶触摸屏控制,操作界面简单方便;

6、 设备工作电压:220V 50HZ ;

7、 效率:25s/pcs(150*150mm 切4刀为参照);

8、 工作区域有安全光电开关保护。


二、在线式V槽分板机应用

1、 PCBA板通过上板机构送出到预定的轨道上;运输轨道把 PCBA送到下直刀上方,下直刀升起,上直刀走过来进行Y方向切割;按照设定切割位置并把Y方向全部切割完成;

2、 Y方向切割完的PCBA,经轨道流到多组多刀上进行X方向一次性分切;

3、 分切出来的PCBA产品落到出料运输带上,经运输带流入后面的工站;

4、分切好的一块块小PCBA板后段可对接摆盘机。

30-a


全自动在线v槽分板机对分板质量有更进一步的提高;可实现v槽 X,Y双方向自动分切,对分切铝基板、铜基板、FR4、玻纤板分裁干净无毛刺,分板机可以接驳流水线实现全自动分板无需人工放板;分切好的板经流水线运走大大节省人力,完全实现无人化分板作业。


三、全自动V槽分板机设备特点

1、设备采用单组多刀自动分板,根据不同产品制作不同的刀具。且更换产品方便快捷;

2、电气控制部分可在人机界面选择即可实现,方便开启或屏蔽;

3、有人机界面,台面上釆用光幕形式及亚克力罩,确保安全;

4、可以按要求加装吸尘装置;

5、整体釆用落地式结构;

6、自动线设备机架釆用方通焊接机架,饭金件封板,表面烤钢漆;

7、设备工作台面釆用45#钢板或AL6061;

8、设备适用于所有带V槽的拼板;

9、分切材质:纤维板、铝基板、铜基板;

10、数据监控系统:开机时间监控,产能监控,设备故障信息及自动排异系统等;

11、分板工作方式:釆用送板机或直接吸盘对接流水线,将PCBA送入或吸入分板模上,装模后通过设定的程式路线,按PCBA拼板的V槽走完。分切完后通过吸盘装产品和废料边同时吸走。废料边到废料框上送入,产品送入流水线上的盘子内送走。循环作业完全实现无人化生产。

1681459636404623.


四、自动V槽分板机技术参数







机器名称

全自动在线V槽分板机

机器型号

ZM30-A

送板机外形尺寸

1500*800*1500mm

外形

立式

重量

300KG

颜色

计算机白








电源

AC2201000W

环境要求

清洁干燥环境,避免潮湿或高温

工作气压/管径

大于0. 6MP/8mm

零件离切割线最小距离

大于或等于1.5mm

最大最小分板宽度

300mm*300mm 12*12mm

进板口调节

前侧固定,后侧活动调节

PCB板元器件最高高度

PCB反面零件限高20mm,正面限高35mm







控制器PLC

信捷PLC

参数设置

根据V的尺寸触摸屏直接输入

存储模块

可存储50组程序

触摸屏

威纶触摸屏

光线传感器

欧姆龙


五、智茂合作客户

超千家知名企业共同选择智茂V槽分板机,并长期合作。同时智茂也为中小型企业提供整线PCBA分板解决方案,伴随他们成长!

1680580801164547.


六、智茂服务据点

在国内9个城市设立服务据点,售后服务覆盖全国;在全球28个国家建立有销售和服务网络,为客户提供及时的服务。

1680592105221367.

七、质保及调试培训

1、PCB电路板分板机自验收结束后算起一年内质保,提供终身维修及技术支持。

2、电路板pcb分板机出现问题2小时内给予电话答复,如电话解决不了,8小时内到人,1个工作日内解决问题。

3、保修期内pcb分板机出现故障,免费为用户维修; 超出质保期的维修只收取工本费,并及时为用户提供有效服务。

4、免费为用户安装调试分板机并进行操作人员培训,客户也可派2-3名人员到智茂公司内部进行免费的操作培训及电路板PCBA分板机的维修培训。


立刻咨询,可免费获得智茂技术支持,为您的PCBA板量身定制分切方案!

TEL: 139 2926 8485
